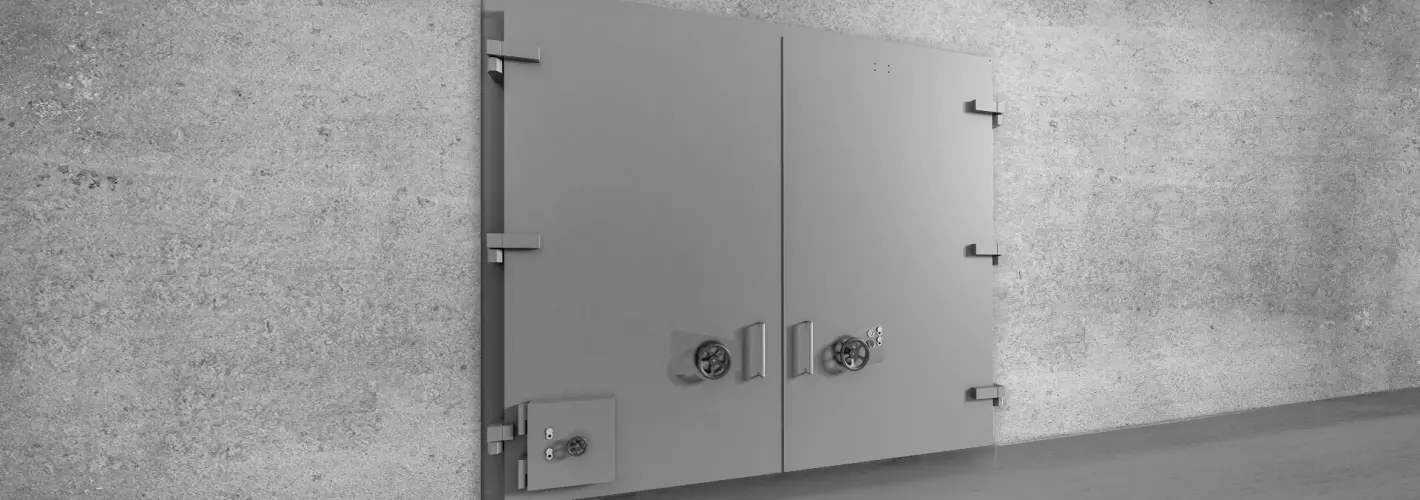

Drzwi przeciwwybuchowe BD i BT – normy, testy i realne różnice

Dlaczego drzwi są kluczowym elementem każdego schronu?

W praktyce inżynierskiej to nie grubość ścian decyduje o skuteczności schronu, lecz jego najsłabszy element. Bardzo często tym elementem są właśnie drzwi. To one przejmują bezpośrednie oddziaływanie fali uderzeniowej, odpowiadają za szczelność obiektu oraz umożliwiają bezpieczne wejście i wyjście.

Na rynku dostępnych jest wiele rozwiązań określanych jako drzwi schronowe lub pancerne, które różnią się zakresem badań, dokumentacji oraz przeznaczeniem. W praktyce inżynierskiej kluczowe znaczenie ma jasne określenie parametrów, norm i potwierdzonych wyników badań, ponieważ tylko one pozwalają właściwie dobrać drzwi do konkretnego scenariusza zagrożeń.

Normy i badania – punkt wyjścia, nie marketing.

Drzwi przeciwwybuchowe PANZER projektowane są w oparciu o europejskie normy badań odporności na wybuch, w szczególności EN 13123‑1 (metody badań) oraz EN 13124‑1 (klasyfikacja).

Normy te definiują m.in.:

• sposób generowania fali uderzeniowej,
• parametry nadciśnienia i impulsu,
• kryteria oceny uszkodzeń i deformacji,
• zasady klasyfikacji odporności drzwi.

Kluczowe jest to, że odporność drzwi nie jest deklaracją producenta, lecz wynikiem badań przeprowadzonych w kontrolowanych warunkach.

Testy w instytucie Fraunhofer EMI – realna weryfikacja.

Drzwi przeciwwybuchowe PANZER były testowane w renomowanym instytucie Fraunhofer EMI – jednym z wiodących europejskich ośrodków badawczych zajmujących się oddziaływaniami dynamicznymi i wybuchowymi.

Badania obejmowały:

• symulacje rzeczywistego oddziaływania fali wybuchowej,
• pomiary deformacji skrzydła i ościeżnicy,
• ocenę funkcjonalności drzwi po zadziałaniu impulsu,
• weryfikację zachowania zamknięć i zawiasów.

Wyniki testów potwierdziły brak krytycznych deformacji elementów konstrukcyjnych, co oznacza zachowanie funkcji ochronnej po oddziaływaniu wybuchu.

Serie BD i BT – różne klasy, różne zastosowania

W ofercie PANZER znajdują się różne serie drzwi przeciwwybuchowych, projektowane pod odmienne scenariusze zagrożeń.

Drzwi serii BD (BD1, BD3)

Drzwi BD (drzwi do schronów) zostały zaprojektowane jako drzwi ochronne do schronów, ukryć i obiektów ochronnych, w których wymagane jest potwierdzone zabezpieczenie przed falą uderzeniową.

Charakterystyka:

• badania zgodnie z EN 13123‑1,
• potwierdzona odporność na falę odbitą,
• modele BD1 i RD1 – klasa odporności EPR2 (ponad 1 bar),
• model BD3 – klasa odporności EPR4 (do 3 bar),
• przeznaczenie: schrony, ukrycia, obiekty infrastrukturalne.

Drzwi BD stanowią racjonalny wybór dla większości obiektów ochronnych, gdzie bezpieczeństwo musi być potwierdzone badaniami, ale nie wymaga skrajnie wysokich parametrów wojskowych.

Drzwi serii BT – rozwiązania o bardzo wysokiej odporności

Seria BT (BT) została zaprojektowana z myślą o ekstremalnych oddziaływaniach wybuchowych oraz zastosowaniach militarnych i infrastrukturalnych.

link do materiału video you tube drzwi przeciwwybuchowe

Cechy charakterystyczne:

• projektowanie w oparciu o obliczenia dynamiczne i symulacje numeryczne,
• testy rzeczywiste i symulacyjne potwierdzające bardzo wysoką odporność
• odporność liczona w wielu barach fali odbitej (zależnie od modelu),
• masywna konstrukcja skrzydła, zawiasów i ramy,
• zastosowanie w obiektach o najwyższym poziomie ryzyka.

Drzwi BT nie są rozwiązaniem „uniwersalnym” – ich zastosowanie zawsze wynika z analizy zagrożeń i realnych wymagań projektowych.

link do materiału wideo you tube  drzwi przeciwwybuchowe BT

Klasy odporności – dlaczego liczby mają znaczenie

W kontekście drzwi przeciwwybuchowych kluczowe są parametry fali uderzeniowej, a nie marketingowe określenia typu „wojskowe” czy „pancerne”.

Przy doborze drzwi analizuje się m.in.:

• nadciśnienie fali padającej lub odbitej,
• impuls fali,
• czas trwania oddziaływania,
• sposób osadzenia drzwi w konstrukcji.

Dopiero zestawienie tych danych pozwala dobrać właściwy model drzwi – z serii BD lub BT – bez ryzyka przewymiarowania lub, co gorsza, niedoszacowania zagrożenia.

Doświadczenie, które widać w detalach

Drzwi przeciwwybuchowe PANZER są efektem dziesięcioleci doświadczeń firmy Müller Safe w projektowaniu zabezpieczeń dla wojska i infrastruktury strategicznej. Każdy detal – od konstrukcji zawiasów, przez ryglowanie, po sposób zakotwienia w ścianie – wynika z realnych analiz i badań.

W praktyce inżynierskiej o jakości i skuteczności drzwi przeciwwybuchowych decydują przede wszystkim rzetelne obliczenia, badania oraz doświadczenie projektowe, a nie same deklaracje.

Drzwi przeciwwybuchowe jako element systemu ochrony

Warto pamiętać, że nawet najlepsze drzwi nie działają w oderwaniu od reszty obiektu. Ich skuteczność zależy od:

• konstrukcji ścian i stropów,
• sposobu posadowienia,
• jakości montażu,
• kompatybilności z pozostałymi elementami ochronnymi.

Dlatego w PANZER drzwi przeciwwybuchowe są zawsze elementem spójnego projektu, a nie przypadkowym dodatkiem do obiektu. Jednocześnie drzwi serii BD i BT mogą być montowane zarówno w nowych obiektach ochronnych, jak i w już istniejących pomieszczeniach – po wcześniejszej inwentaryzacji konstrukcji, ocenie nośności oraz dostosowaniu sposobu kotwienia do faktycznych warunków technicznych.
