Filtrowentylacja w obiektach ochronnych PANZER

Filtrowentylacja jest jednym z kluczowych systemów technicznych stosowanych w schronach i obiektach ochronnych, odpowiedzialnym za zapewnienie kontrolowanej wymiany powietrza w warunkach zagrożenia.

Jej zadaniem jest utrzymanie bezpiecznych warunków do przebywania ludzi wewnątrz obiektu przy jednoczesnym ograniczeniu dopływu zanieczyszczeń zewnętrznych.

Systemy filtrowentylacyjne stosowane w rozwiązaniach PANZER są elementami projektowanymi jako część całego układu ochronnego – konstrukcji, drzwi oraz instalacji technicznych.

System filtrowentylacji – zasada działania i tryby pracy

Systemy filtrowentylacyjne stosowane w obiektach ochronnych PANZER są zaprojektowane jako integralna część instalacji wentylacyjnej schronu. Ich zadaniem jest zapewnienie kontrolowanej wymiany powietrza w różnych warunkach eksploatacyjnych, przy zachowaniu szczelności i ochrony instalacji przed oddziaływaniami dynamicznymi.

Zgodnie z dokumentacją techniczną filtrów gazowych Andair typu GF, w obiektach ochronnych przewidziane są następujące tryby pracy wentylacji:

• tryb świeżego powietrza,
• tryb filtrowania,
• tryb cyrkulacji powietrza,
• tryb awaryjny,
• tryb konserwacji【Andair GF Filters†L23-L28】.



Filtry gazowe Andair są przeznaczone do pracy w trybie filtrowania oraz awaryjnym i są testowane dla określonych nominalnych strumieni powietrza, przy zachowaniu zadanych oporów przepływu【Andair GF Filters†L1-L16】.

Zasada doboru systemu
Filtrowentylacja nie jest rozwiązaniem uniwersalnym. Dobór konkretnego systemu – rodzaju filtra, wydajności, konfiguracji zaworów oraz trybu pracy – zawsze odbywa się projektowo, w oparciu o:

• przeznaczenie obiektu,
• liczbę osób,
• czas przebywania,
• wymagania eksploatacyjne i formalne.

System filtrowentylacyjny musi być traktowany jako element całego układu ochronnego, a nie jako samodzielne urządzenie.

Dobór filtrowentylacji zawsze wynika z przeznaczenia obiektu, liczby użytkowników oraz przyjętych scenariuszy eksploatacyjnych. Nie jest to rozwiązanie uniwersalne – każdy system musi być dopasowany do konkretnego zastosowania.

Ochrona przed falą uderzeniową i wstrząsami
Filtry gazowe Andair zostały zaprojektowane tak, aby spełniać wymagania dotyczące odporności na:

• wstrząsy gruntu,
• oddziaływanie podmuchu powietrza

Zgodnie z dokumentacją techniczną, filtry muszą wytrzymać profil obciążenia obejmujący:

• szczytowe nadciśnienie psp ≥ 0,7 do ≤ 0,9 bar,
• impuls nadciśnienia I⁺ ≥ 2,60 do ≤ 2,80 bar·ms,
• czas trwania fazy nadciśnienia t⁺ ≤ 12 ms【Andair GF Filters†L40-L42】.

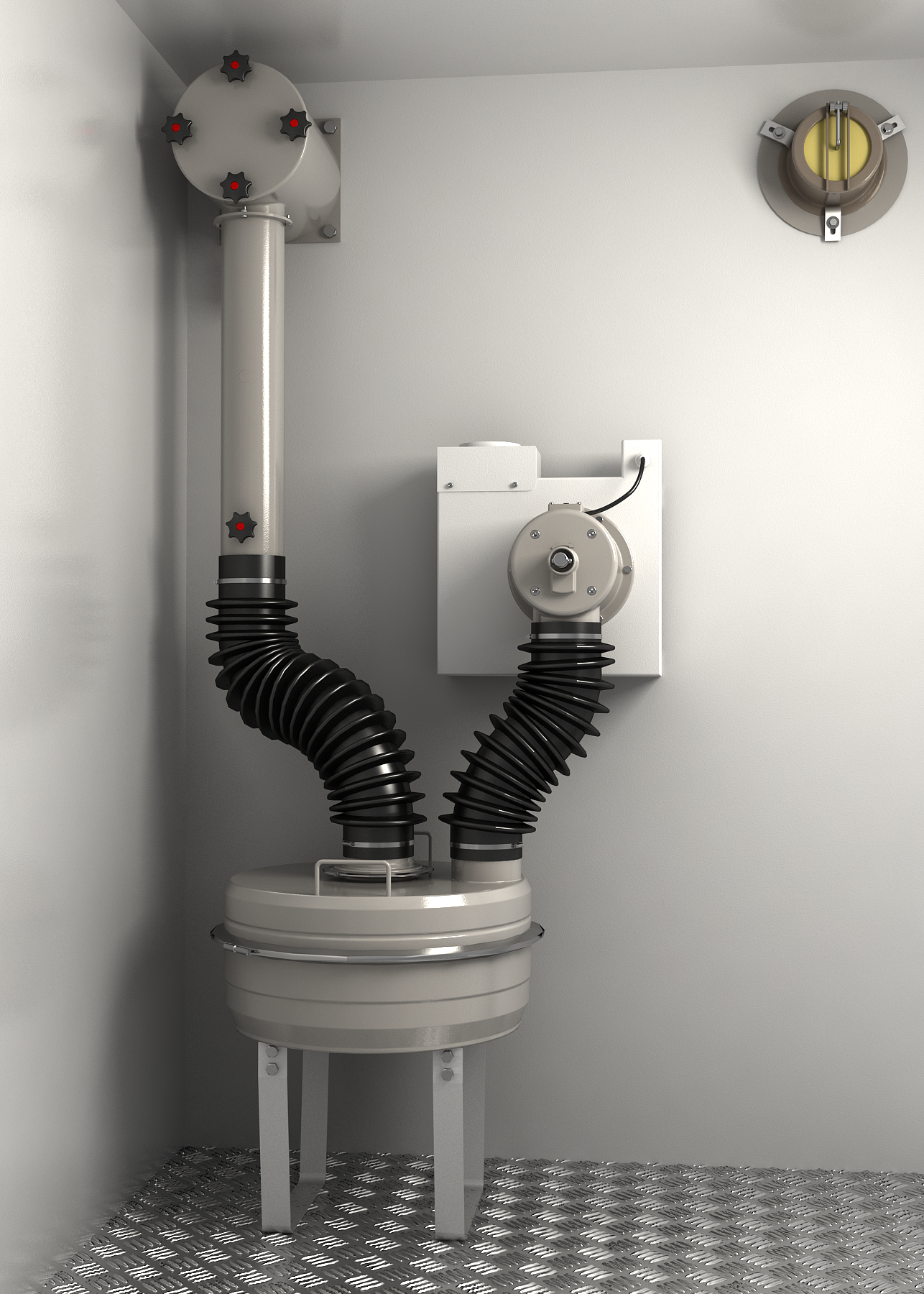

W celu ochrony instalacji wentylacyjnej stosowane są zawory przeciwwybuchowe VA 40 / VA 75 / VA 150, które stanowią integralny element systemu wentylacyjnego i umożliwiają bezpieczną pracę zarówno w trybie filtrowania, jak i przy dopływie świeżego powietrza【VA 40, 75, 150 Technical Data†L25-L41】.

Zakres wydajności i zastosowania filtrów gazowych GF
Systemy filtrowentylacyjne mogą być konfigurowane z filtrami gazowymi o różnych wydajnościach nominalnych, w zależności od przeznaczenia obiektu i liczby użytkowników. Zgodnie z kartami technicznymi producenta dostępne są m.in. następujące warianty:

GF 40 – 40 m³/h,
GF 75 – 75 m³/h,
GF 150 – 150 m³/h,
GF 300 – 300 m³/h,
GF 600 – 600 m³/h【Andair GF Filters†L5-L19】.
Filtry gazowe mogą być instalowane zarówno w nowych obiektach ochronnych, jak i w schronach przeznaczonych do modernizacji lub adaptacji【Andair GF Filters†L13-L21】.
